SolidWorks2014扫描制作异形绷簧教程

来源：米乐下载发布时间：2025-10-28 05:03:13

本文即将解说的是怎么运用“扫描”特征树立异形绷簧，下面经过两个实例介绍“扫描”功用在制作异形绷簧时的强壮功用。

首要：制作直径200的圆，在圆上运用“裁剪实体”东西将其断开，断开距离设为1；

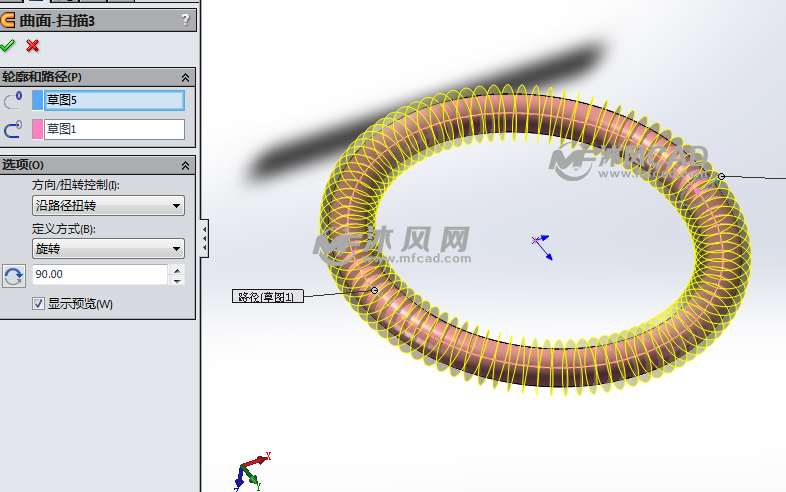

六：重复过程四中的刺进扫描曲面，扫描概括选为直线的圆，如下图所示；该过程的关键部位在于：曲面扫描-选项的设定，如下图所示：“方向/改变操控”定为“沿途径改变”，“界说方法”定为“旋转”，旋转视点为90。

留意：“方向/改变操控”方法中有六种选项，可以精确的经过实在的状况灵敏选取操控方法，默许状况为“随途径改变”；挑选“沿途径改变”后的“界说方法”有“度数、弧度、旋转”三种方法

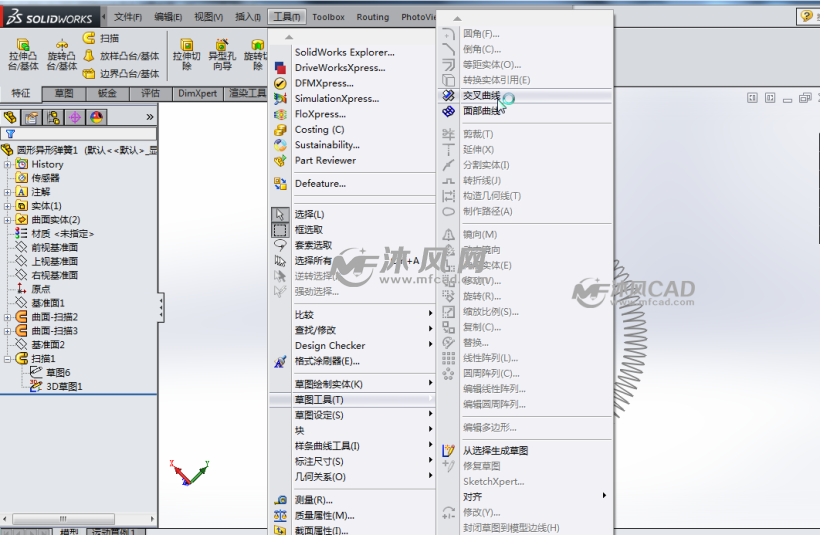

七：进行到这一步今后，可以取得两个曲面，下面进入“东西-草图东西-穿插曲线”，选取方才制作的两个曲面树立穿插曲线；

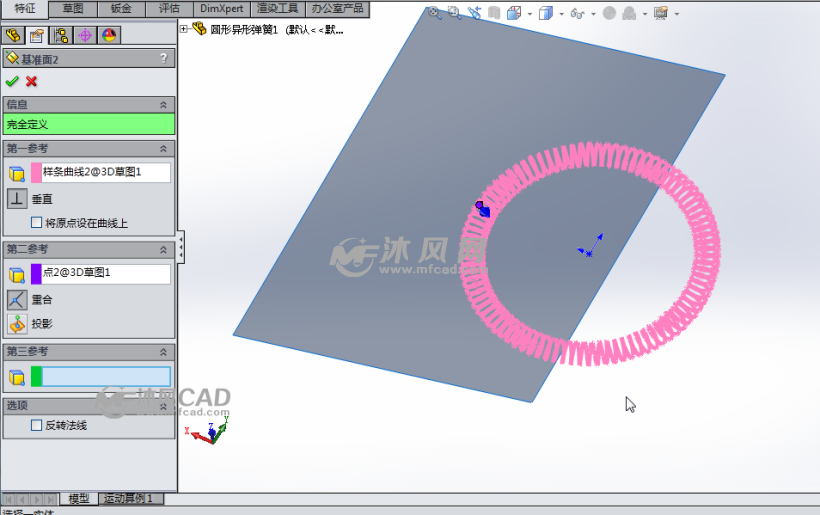

八：树立参阅基准面2，已方才生成的3D曲线为榜首参阅、曲线端点为第二参阅生成参阅基准面2，如下图所示。

十：树立扫描特征，概括选直径3的圆，途径为3D草图曲线，点击“”即可得到如下图异形绷簧。
